КТПЖ

Подстанции трансформаторные комплектные типа КТПЖ мощностью 100, 250 и 400 кВА однотрансформаторные, наружной установки, питаемые по системе ДПР (два провода - рельс). Служат для приема электрической энергии трехфазного тока частоты 50 Гц напряжением 27,5 кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею линейных потребителей железнодорожных станций, разъездов, остановочных пунктов, переездов, линейно-путевых зданий в районах с умеренным климатом.

Структура условного обозначения КТПЖ-Х/27,5/0,4-96-У1:

  • К - комплектная;
  • Т - трансформаторная;
  • П - подстанция;
  • Ж - для электроснабжения объектов железной дороги;
  • Х - мощность трансформатора (100, 250, 400), кВА;
  • 27,5 - номинальное напряжение на стороне ВН, кВ;
  • 0,4 - номинальное напряжение на стороне НН, кВ;
  • У1 - климатическое исполнение и категория размещения по ГОСТ 15150 - 69.

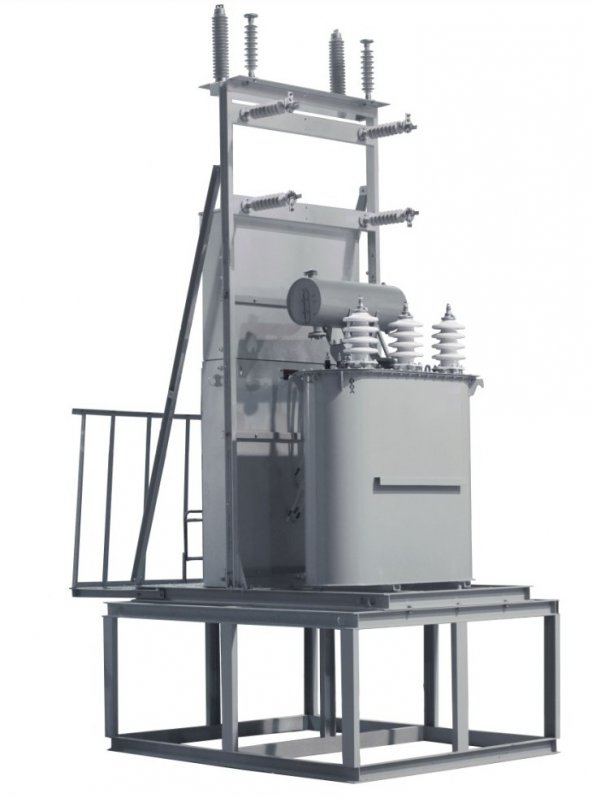

Железнодорожная подстанция КТПЖ представляет собой металлоконструкцию, на раме которой установлены силовой трансформатор и шкаф распредустройства низшего напряжения – РУНН. В верхней части металлоконструкции устанавливаются высоковольтные предохранители и ограничители перенапряжения. Конструкция КТПЖ предусматривает ее установку на железобетонных стойках. Подстанция КТПЖ подключается к контактной сети 27,5 кВ посредством разъединителя, который устанавливается на опоре контактной сети. Выводы отходящих линий на стороне НН — кабельные, ввод на стороне ВН — воздушный. РУНН закрывается дверью с самозапирающимися замками. Для закрепления в открытом положении на двери имеется фиксатор. В ручках-прижимах имеются отверстия, позволяющие запирать дверь навесными замками. Для безопасности обслуживания аппаратуры провода и ошиновка РУНН защищены панелями, которые крепятся на петлях. КТПЖ имеет следующие виды защит на стороне ВН: от атмосферных и коммутационных перенапряжений; от межфазных коротких замыканий. На стороне НН: от перегрузки и коротких замыканий линий 0,4 кВ; от коротких замыканий цепей внутреннего освещения КТПЖ. Для защиты силового трансформатора ТМЖ от межфазных коротких замыканий установлены высоковольтные предохранители.
