Масляные трансформаторы

ТМЖ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Ток холостого хода, % Напряжение КЗ, % Полная масса
1250,140,652,56,5666
21000,41,42,06,0752
31600,752,32,04,01046
42500,823,52,06,51188
54006,51,01,66,51616
66301,357,61,27,52240
710002,012,01,26,53450
810002,011,61,26,53450
910002,011,61,26,53450
1016002,7518,01,26,54850
1116002,7516,51,26,54850
1216002,7516,51,26,54850
1325003,923,51,06,57110
1425003,923,51,06,57110
1540005,333,50,97,59570
1640005,333,50,97,59570
1763007,646,50,87,513000
1863007,646,50,87,513000

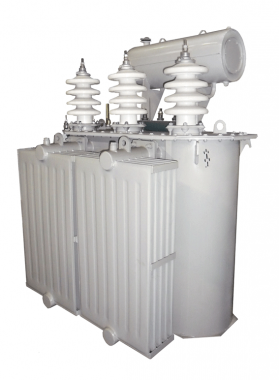

 ТМЖ – трансформатор с расширителем, объемное изменение масла при его работе компенсируется объемом расширителя. Вводы расположены на крышке трансформатора. Трансформаторы предназначены для нужд железных дорог.
Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН, расширителя с воздухоосушителем (встроенного или вынесенного) и термосифонным фильтром (только для трансформаторов с объемом масла 1000 кг. и выше).

Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.
Конструкция обмоток трансформатора - многослойные цилиндрические.

Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т.е. обмотка ВН наматывается на обмотку НН). Осевая прессовка обмоток осуществляется при помощи ярмовых балок через элементы опорной изоляции.
Активная часть трансформатора жестко закреплена в верхней части бака. Над  активной частью установлен переключатель , к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН.
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеется пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании.  Ко дну бака приварены опоры с отверстиями для крепления трансформатора к фундаменту. Баки выдерживают избыточное давление 50 кПА.

На крышке расположены привод переключателя с указателем положений, вводы ВР и НН, расширитель. Вводы ВН и НН (съемные), допускающие замену изоляторов без подъема активной части.

Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
Трансформаторы предусматривают регулирование напряжения по стороне ВН в пределах ±2х2,5% от номинального.
