Сухие трансформаторы

ОСМ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Масса, кг
10,0631,8
20,1002,1
30,162,7
40,253,5
50,44,3
60,635,9

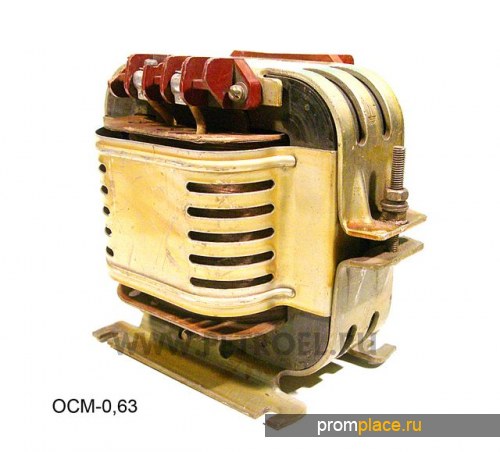

ТРАНСФОРМАТОРЫ СЕРИИ ОСМ
Трансформаторы серии ОСМ мощностью 0,063 - 4 кВА напряжением первичной обмотки от 220 до 660 В, вторичных обмоток от 12
до 260 В предназначены
для питания цепей управления, местного
освещения, сигнализации и автоматики.
В СТРУКТУРЕ УСЛОВНОГО ОБОЗНАЧЕНИЯ ТРАНСФОРМАТОРОВ:
О С М УЗ
О - Однофазный
С - Сухой
М - Многоцелевого назначения
УЗ - Климатическое исполнение и категория размещения
Трансформаторы соответствуют требованиям ГОСТ 19294-84.
Виды климатического исполнения - УЗ, УХЛЗ и ТЗ по ГОСТ 15150.
Рассчитаны на установку в закрытых помещениях.
Высота над уровнем моря - не более 1000 м.
Исполнение трансформаторов по условиям работы на месте работы - встраиваемые.
Трансформаторы мощностью 1,6; 2,5 и 4,0 кВА устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВА включитель-
но как на горизонтальной,
так и на вертикальной плоскостях.
По способу защиты от поражения электрическим
током трансформаторы относятся к классу по ГОСТ 12.2.007.0-75 и имеют степень
защиты IР00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов IP20
