Сухие трансформаторы

ТСЗ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Ток холостого хода, % Напряжение КЗ, % Масса, кг
396338010004,05,5631
406338010004,05,5631
416338010006314,05,5
426338010004,05,5631
436338010004,05,5631
446338010004,05,5631
4510049015003,75,5925
4610049015003,75,5925
4710049015003,75,5925
4810049015003,75,5925
4910049015003,75,5925
5016070020003,25,51140
5116070020003,25,51140
5216070020003,25,51140
5316070020003,25,51140
5416070020003,25,51140
5525090030001,95,51230
5625090030001,95,51230
5725090030001,95,51230
5825090030001,95,51230
5925090030001,95,51230
60400120043001,85,51615
61400120042001,85,51615
62400120042001,85,51615
63400120042001,85,51615
64400120042001,85,51615
65630180060001,65,52685
66630180060001,65,52685
67630180060001,65,52685
68630180060001,65,52685
69630180060001,65,52685
70630180060001,65,52685
711000240090001,45,53680
721000240090001,45,53680
731000240090001,45,53680
741000240090001,45,53680
751000240090001,45,53680
761000240090001,45,53680
7716003100130001,25,54990
7816003100130001,25,54990
7916003100130001,25,54990
8016003100130001,25,54990
8125004600205000,76,04726
8225004600205000,76,04726
8325004600205000,76,04726
8425004600205000,76,04726
8516004000150001,09,05255
ТРАНСФОРМАТОРЫ серии ТС, ТСЗ класса напряжения 10 и 0,66 кВ

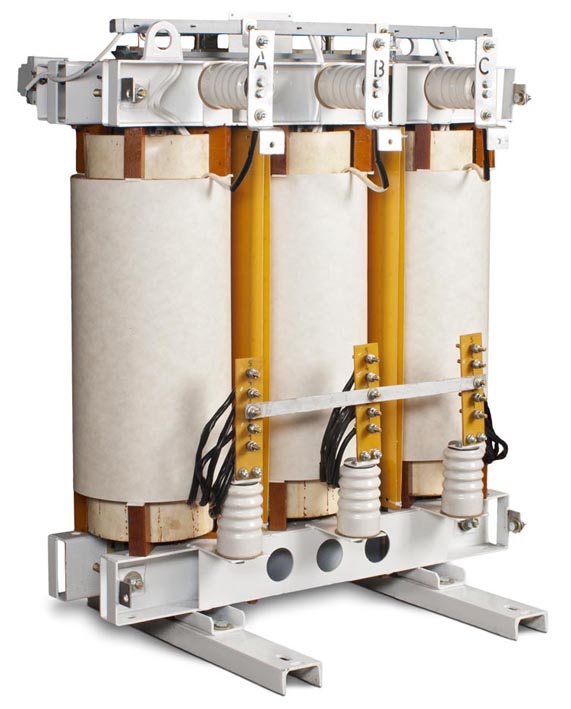

Трансформаторы силовые сухие трехфазные с изоляцией "Номекс" серии ТС (без кожуха), ТСЗ (с кожухом) напряжением до 10 кВ предназначены для преобразования электроэнергии у потребителей переменного тока с номинальной частотой 50 Гц. Номинальное напряжение ВН - 6 или 10 кВ, обмотки НН - 0,4 кВ.

Трансформаторы предназначены для работы в помещениях в условиях умеренного климата при температуре окружающего воздуха от плюс 40 до минус 45 оС, влажностью до 80 % при температуре 25 оС. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Класс нагревостойкости обмотки низшего напряжения - Н, высшего - F. Регулирование напряжения до ±5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычки. Степень защиты трансформаторов ТС - IP00, ТСЗ - IP21.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Трансформаторы предназначены для установки в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности и экологической чистоты.
