Сухие трансформаторы

ТСЗЛ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Напряжение КЗ, % Масса, кг
21250100027504,01185
22250100027504,01185
23250100027504,01185
24250100027504,01185
25400115043004,01450
26400115043004,01450
27400115043004,01450
28400115043004,01450
29630145061006,02010
30630145061006,02010
31630145061006,02010
32630145061006,02010
331000180098006,03160
341000180098006,03160
351000180098006,03160
361000180098006,03160
3716002750135006,04380
3816002750135006,04380
3916002750135006,04380
4016002750135006,04380
4125003840182006,05990
4225003840182006,05990
4325003840182006,05990
4425003840182006,05990
Трансформаторы серии ТСЛ, ТСЗЛ классов напряжения до 10 кВ

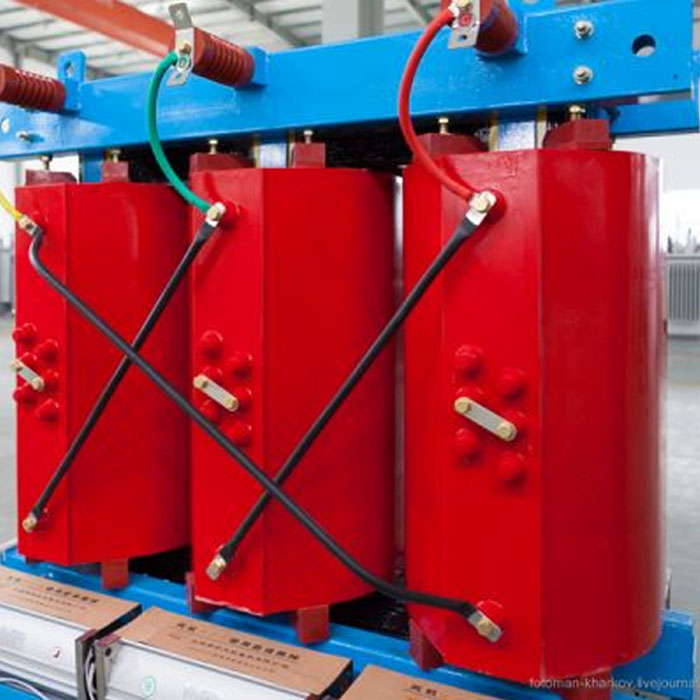

Трансформаторы силовые сухие трехфазные с литой изоляцией серии ТСЛ (без кожуха) и ТСЗЛ (с кожухом) классов напряжения до 10 кВ предназначены для преобразования электроэнергии у потребителей переменного тока номинальной частотой 50 Гц. Номинальное напряжение ВН - 6 или 10 кВ, НН - 0,4 кВ.

Трансформаторы предназначены для работы в помещениях в условиях умеренного климата при температуре окружающего воздуха от плюс 40 до минус 45 °С, среднегодовой относительной влажностью 75 % при температуре 15 °С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря - не более 1000 м.

Трансформаторы комплектуются обмотками фирмы "TMC". Класс

нагревостойкости изоляции обмоток - F.

Регулирование напряжения до ± 5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычки. Степень защиты трансформаторов ТСЛ - IP00. ТСЗЛ - IP21.

Трансформаторы могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, имеют высокую устойчивость к токам короткого замыкания.

Трансформаторы обеспечивают полную экологическую и пожарную безопасность, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций. Трансформаторы обеспечивают экономию распределительных шин и кабелей низкого напряжения, уменьшают в них потери электроэнергии.
