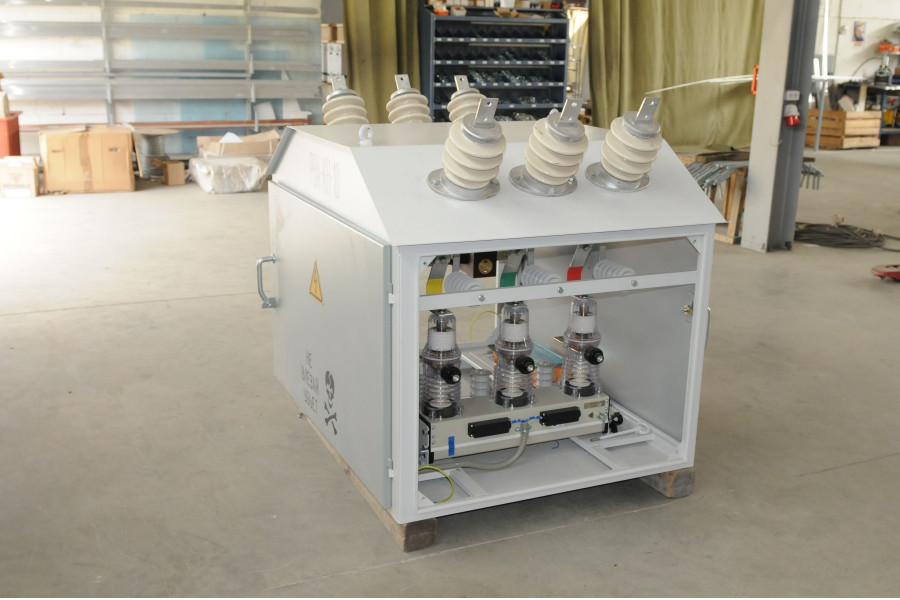

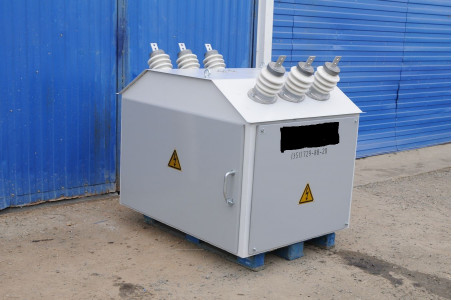

Пункт секционирования (реклоузер) 6 (10) кВ

Пункт секционирования 6(10) кВ (Реклоузер) предназначен для автоматического секционирования воздушных или комбинированных линий электропередач трехфазного переменного тока частотой 50Гц, номинальным напряжением 6(10)кВ.

Пункт секционирования 6(10) кВ (Реклоузер) выполняет следующие задачи:

- функции защиты ВЛ в аварийных режимах;
- отключение поврежденного участка сети;
- коммутации участков сети в нормальных режимах;
- автоматическое секционирование и сетевое резервирование;
- дистанционное управление сетями.

Пункт секционирования 6(10)кВ (Реклоузер) позволяет усовершенствовать работу распределительной сети 6(10)кВ, а также проводить дальнейшую модернизацию сети с целью повышения надежности электроснабжения.

Пункт секционирования 6(10)кВ (Реклоузер) выполняет функции защиты ВЛ в аварийных режимах, отключения поврежденного участка сети, коммутации участков сети в нормальных режимах, секционирования и резервирования, дистанционного управления сетями, коммерческого и технического учета электроэнергии.

Пункт секционирования самостоятельно способен анализировать аварийные ситуации, передавать информацию на удаленный диспетчерский пункт, позволяет упростить процесс поиска поврежденного участка, а при совместном применении нескольких пунктов секционирования позволяет производить реконструкцию сети.

При возникновении аварийной ситуации на линии, пункт секционирования отключает сеть, определяя при этом характер возникновения аварии – если произошло короткое замыкание или перегрузка на линии, аппарат отключает поврежденный участок, а в случае временного перехлеста проводов, пункт секционирования повторно включает линию электропередач.

Пункт секционирования 6(10)кВ (Реклоузер) применяют:

- в сетях с односторонним питанием:

В сети с односторонним питанием используются ПС, которые устанавливаются на ЛЭП через определенные участки. Преимуществом такой установки пункта секционирования является увеличение надежности электроснабжения потребителей отдельных участков по мере приближения к центру питания.

- в сетях с двухсторонним питанием:

В сети с двухсторонним питанием, к пунктам секционирования, установленным через определенные участки, дополнительно устанавливается пункт секционирования с функцией АВР находящийся в нормально отключенном положении. В случае аварийного отключения либо отсутствия питания с подстанции, установленный в сети пункт секционирования с функцией АВР, обеспечивает восстановление питания потребителей, тем самым создавая оптимальное резервирование.

Для установки пункта секционирования по вариантам подключения “воздух-кабель” необходима дополнительная установка высоковольтных переходных муфт (поставляется Заказчиком самостоятельно).

По требованиям безопасности, для обеспечения видимого разрыва в линии, требуется установка одного или двух линейных разъединителей на опоре(ах) с установленным пунктом секционирования, или на соседних опорах в непосредственной близости от места установки пункта секционирования (может быть включен в комплектность поставки).

Для удобства обслуживания низковольтного модуля, а также для наладки средств дистанционного управления пунктом секционирования, на опоре, возле низковольтного модуля, монтируется специальная площадка для обслуживания (может быть включена в комплектность поставки). Площадка для обслуживания имеет два (стандартных) варианта размещения: одноопорное или двух опорное.
