Сухие трансформаторы

ТС

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Напряжение КЗ, % Масса, кг
28102,898
27102,898
381004,0398
371004,0398
1610040017204,5505
1410040017204,5505
2610039014503,8420
1510040017204,5505
1310040017204,5505
2510039014503,8420
29163,0114
30163,0114
18161154403,8145
17161154403,8145
32253,0154
31253,0154
4251756004,5250
2251756004,5250
20251556003,8177
3251756004,5250
1251756004,5250
19251556003,8177
34403,0208
33403,0208
8402558804,5340
6402558804,5340
22402208803,8220
7402558804,5340
5402558804,5340
21402208803,8220
36634,0208
35634,0208
126330012804,5370
106330012804,5370
246329012803,8287
116330012804,5370
96330012804,5370
236329012803,8287
ТРАНСФОРМАТОРЫ серии ТС, ТСЗ класса напряжения 10 и 0,66 кВ

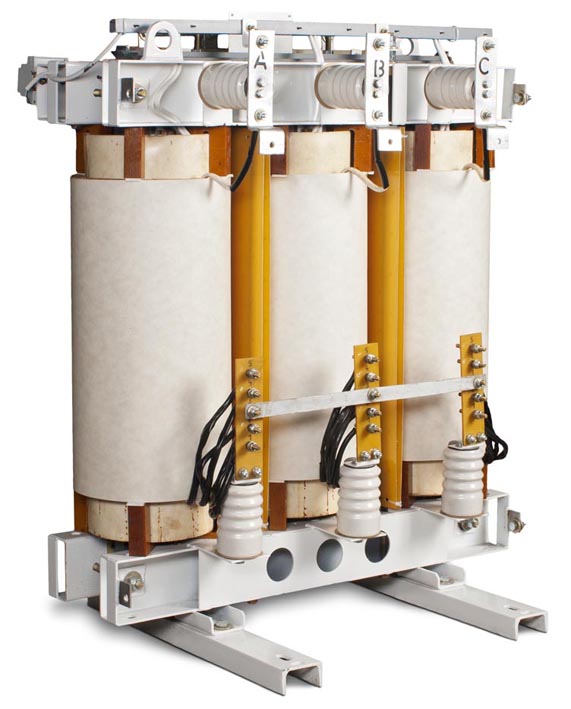

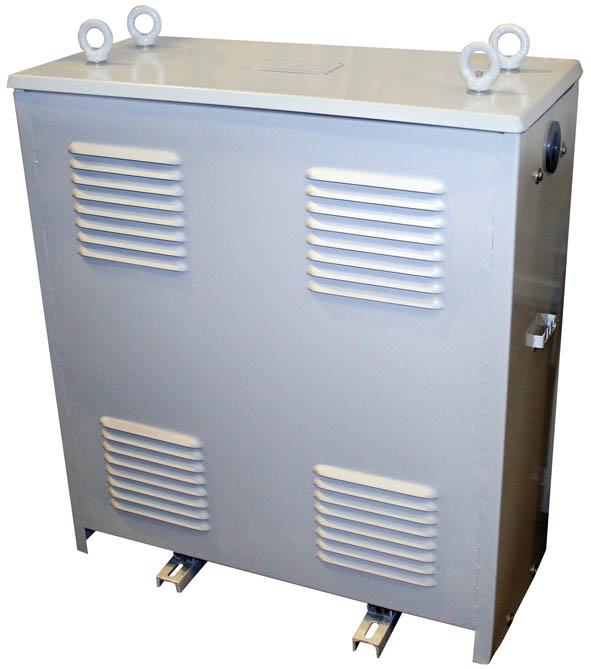

Трансформаторы силовые сухие трехфазные с изоляцией "Номекс" серии ТС (без кожуха), ТСЗ (с кожухом) напряжением до 10 кВ предназначены для преобразования электроэнергии у потребителей переменного тока с номинальной частотой 50 Гц. Номинальное напряжение ВН - 6 или 10 кВ, обмотки НН - 0,4 кВ.

Трансформаторы предназначены для работы в помещениях в условиях умеренного климата при температуре окружающего воздуха от плюс 40 до минус 45 оС, влажностью до 80 % при температуре 25 оС. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Класс нагревостойкости обмотки низшего напряжения - Н, высшего - F. Регулирование напряжения до ±5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычки. Степень защиты трансформаторов ТС - IP00, ТСЗ - IP21.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Трансформаторы предназначены для установки в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности и экологической чистоты.
