Масляные трансформаторы

ТМГЭ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Напряжение КЗ, % Масса, кг
116030023504,5730
216030023504,5730
316030023504,5730
416030023504,5730
516030023504,5780
616030023504,5780
725042532504,51050
825042532504,51050
925042532504,51050
1025042532504,51050
1125021510504,51050
1225021510504,51050
1340061046004,51430
1440061046004,51430
1540032514304,51430
1640061046004,51430
1740061046005,01665
1840061046005,01665
1963080067505,52150
2063080067505,52150
2163080067505,52150
2263080067505,52150
2310001100105005,53050
2410001100105005,53050
2510001100105005,53050
2610001100105005,53050
 Трансформаторы силовые (распределительные) масляные энергосберегающие серии ТМГэ предназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного и умеренно-холодного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.
Значения номинальных линейных напряжений трансформаторов 6/0,4 кВ или 10/0,4 кВ
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли
Высота установки над уровнем моря не более 1000 м
Режим работы длительный
Температура окружающей среды от -45 оС до +40 оС - У1
от -60 оС до +40 оС - УХЛ1
Регулирование напряжения в пределах Uном ±2х2,5%*
Диапазон номинальных мощностей от 160 до 1000 кВА


Схемы и группы соединений обмоток У/Ун-0; Д/Ун-11; У/Zн-11
Рабочая частота 50 Гц
Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.
* Регулирование напряжения в пределах ±2х2,5% от номинального значения выполняется путем переключения ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого выведен на крышку трансформатора. Переключения производятся при отсутствии напряжения на трансформаторе.
Структура условного обозначения трансформатора
Пример записи условного обозначения трансформатора мощностью 250 кВА герметичного исполнения с высшим напряжением 10 кВ, низшим напряжением 0,4 кВ, схемой и группой соединения У/Ун-0, климатического исполнения УХЛ, категории размещения 1, при его заказе и в документации другого изделия - «Трансформатор типа ТМГэ-250-10/0,4 УХЛ1, У/Ун-0, ТУ 16-93 ВГЕИ.672133.002 ТУ».

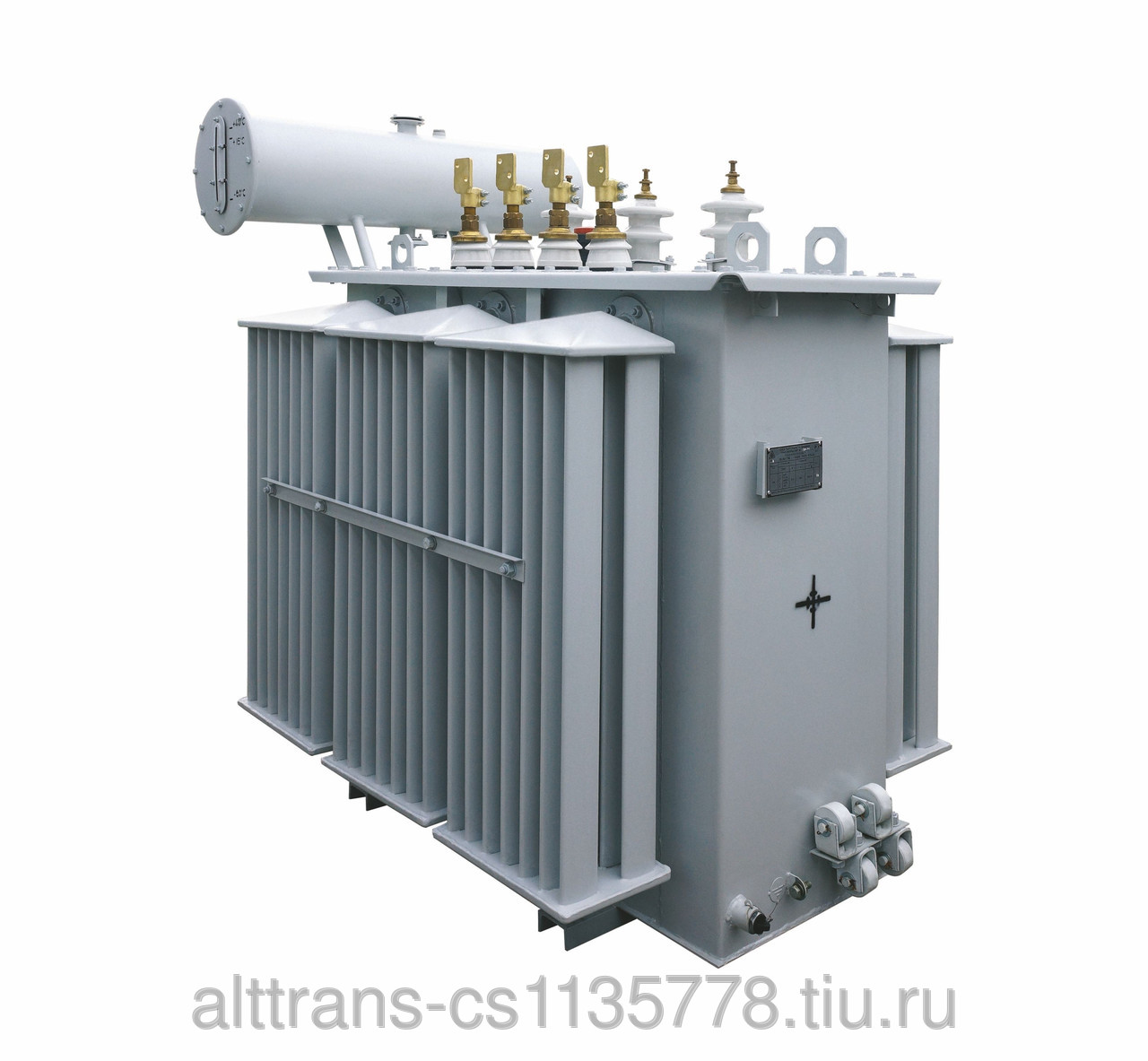

Конструкция и устройство трансформатора
Трансформатор состоит из: бака с радиаторами, крышки бака, активной части. Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими светло-серыми порошковыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.
Бак трансформатора состоит из:
стенок, выполненных из стального листа толщиной от 2,0 мм до 3,5 мм (в зависимости от мощности трансформатора);
верхней рамы;
радиаторов;
дна с опорными лапами (швеллерами).
На крышке трансформатора ТМГэ установлены:
вводы ВН и НН
привод переключателя;
петли для подъёма трансформатора;
предохранительный клапан;
мембранно-предохранительное устройство (на трансформаторах мощностью 1000 кВА);
мановакуумметр (на трансформаторах мощностью 1000 кВА);
термосигнализатор (на трансформаторах мощностью 1000 кВА).
Активная часть трансформатора имеет жесткое крепление с крышкой трансформатора. Активная часть состоит из магнитной системы, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, переключателя ответвлений обмотки ВН. Магнитная система изготавливается из холоднокатаной электротехнической стали.
Обмотки многослойные цилиндрические, выполнены из провода круглого или прямоугольного сечения с эмалевой или стеклополиэфирной изоляцией. Обмотки изготавливаются из алюминиевых обмоточных проводов. Межслойная изоляция выполнена из кабельной бумаги. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность. Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН - из прямоугольной шины. Переключатель ответвлений обмоток (ПБВ) реечный типа ПТР-6-10/63 или ПТР-6-10/150 обеспечивает регулирование напряжения обмотки ВН четырьмя ступенями по 2,5% при отключенном от сети трансформаторе.
Вводы ВН и НН – съемные. Типы вводов:
на стороне ВН – ВСТА-10/250;
на стороне НН – в зависимости от номинального тока –  ВСТ-1/400, ВСТ-1/630, ВСТ-1/1000, ВСТ-1/1600.
Вводы НН трансформаторов мощностью 250 кВА и выше комплектуются контактными зажимами. Материал контактного зажима - латунь. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.
Контрольно-измерительные приборы и сигнальная аппаратура.
Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. Трансформаторы мощностью 1000 кВА для измерения температуры верхних слоев масла в баке снабжаются манометрическим электроконтактным термометром.
Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления на трансформаторах типа ТМГэ-1000 устанавливаются электроконтактные мановакуумметры. Трансформаторы, укомплектованные сигнализирующими приборами, снабжаются клеммной коробкой предназначенной для подключения приборов к цепям сигнализации и защиты.
Все трансформаторы прошли испытания  в специализированных испытательных центрах - ОАО «НТЦ ФСК ЕЭС», ФГУП ВЕИ, ОАО «ВНИИАМ». Трансформаторы соответствуют всем требованиям национальных стандартов РФ. Ежегодно продукция подвергается инспекционному контролю со стороны сертифицирующего органа.
