Сухие трансформаторы

ТСДЗГЛ

ФотоНаименование Номинальная мощность, кВА Потери, Вт (ХХ) Потери, Вт (КЗ) Напряжение КЗ, % Масса, кг
310054012504,0850
610054012504,0850
510054012504,0850
210054012504,0850
410054012504,0850
110054012504,0850
35100021508400-88006,0-8,02800
33100021508400-88006,0-8,02800
36100021508400-88006,0-8,02800
32100021508400-88006,0-8,02800
34100021508400-88006,0-8,02800
31100021508400-88006,0-8,02800
4212502250108006,0-8,03250
3912502250108006,0-8,03250
4112502250108006,0-8,03250
3812502250108006,0-8,03250
4012502250108006,0-8,03250
3712502250108006,0-8,03250
1216065022004,0900
916065022004,0900
1116065022004,0900
816065022004,0900
1016065022004,0900
716065022004,0900
481600320011300-128006,0-8,04100
451600320011300-128006,0-8,04100
471600320011300-128006,0-8,04100
441600320011300-128006,0-8,04100
461600320011300-128006,0-8,04100
431600320011300-128006,0-8,04100
1825090030005,51400
1525090030005,51400
1725090030005,51400
1425090030005,51400
1625090030005,51400
1325090030005,51400
5425004600175006,0-8,05380
5125004600175006,0-8,05380
5325004600175006,0-8,05380
5025004600175006,0-8,05380
5225004600175006,0-8,05380
4925004600175006,0-8,05380
24400120039005,51600
21400120039005,51600
23400120039005,51600
20400120039005,51600
22400120039005,51600
19400120039005,51600
30630165057305,52080
27630165057305,52080
29630165057305,52080
26630165057305,52080
28630165057305,52080
25630165057305,52080

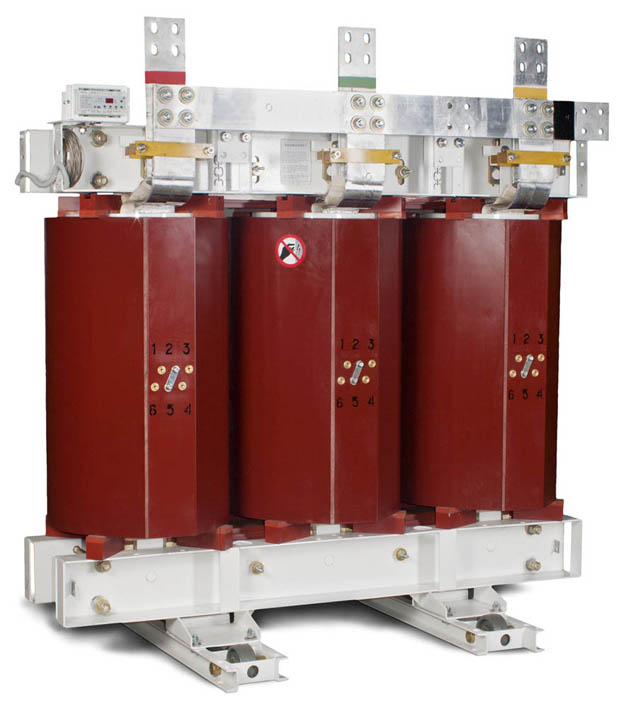

ТРАНСФОРМАТОРЫ ТСГЛ, ТСЗГЛ, ТСЗГЛ11, ТСЗГЛФ11 ТСДГЛ, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11

Трансформаторы силовые сухие трехфазные с геафолевой литой изоляцией (далее трансформаторы) напряжением до 10 кВ, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц.

Трансформаторы предназначены для работы в помещениях, в условиях умеренного климата (от плюс 40 до минус 45 °С). Относительная влажность воздуха 75 % при 15 °С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м (до 2500 м - по заказу).

Трансформаторы ТСГЛ изготавливаются незащищенного исполнения (степень защиты IP00) с выводами ВН и НН, выполненными для подсоединения кабелем или гибкими шинами. Трансформаторы ТСЗГЛ изготавливаются с выводами ВН внутри кожуха для подсоединения кабелем, выводы НН могут располагаться внутри кожуха для подсоединения кабелем (трансформаторы с кабельным подводом ВН/НН), либо выведены на крышу трансформатора для подсоединения шинами (трансформаторы с шинными выводами НН на крыше). Трансформаторы ТСЗГШ1 и ТСЗГЛФ11 изготавливаются с выводами НН, расположенными на боковой (узкой) стороне кожуха, выводы ВН в трансформаторах ТСЗГЛ 11 выполнены для подсоединения кабелем внутри кожуха, выводы ВН трансформаторов ТСЗГЛФ11 выведены на фланец для подсоединения шинами. Степень защиты трансформаторов ТСЗГЛ, ТСЗГл11, ТСЗГЛФ11, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11 - IP21 (IP31 - по индивидуальному заказу).

Трансформаторы комплектуются обмотками фирмы "Siemens". Класс нагревостойкости изоляции F.

Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклотканью, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Трансформаторы могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, имеют высокую устойчивость к токам короткого замыкания.

Трансформаторы обеспечивают полную экологическую и пожарную безопасность, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций. Трансформаторы обеспечивают экономию распределительных шин и кабелей низкого напряжения, уменьшают в них потери электроэнергии.

Регулирование напряжения до ±5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Для защиты от перегрева трансформаторы комплектуются цифровым реле тепловой защиты тР-100, оборудованным интерфейсом RS-485 MODBUS RTU. Реле ТР-100 имеет универсальное питание и может подключатся на постоянное или переменное напряжение от 24 до 260 В. Реле тепловой защиты управляется тремя датчиками температуры с характеристикой PT100, встроенными в обмотки НН. На специальные трансформаторы (для питания полупроводниковых преобразователей и др.), а также по заказу, устанавливается дополнительный датчик для контроля температуры магнитопровода. Трансформаторы ТСГЛ, ТСДГЛ (без защитного кожуха) комплектуется датчиками температуры с длиной кабелей десять метров, что позволяет перенести реле тепловой защиты или ящик управления вентиляторами для ТСДГЛ на ограждающие конструкции или другие конструкционные элементы подстанции (на расстояние до шести метров) для обеспечения его безопасного и удобного обслуживания.

Для увеличения нагрузочной способности до 30%, при систематических перегрузках, трансформаторы могут комплектоваться (по заказу) системой принудительного охлаждения, состоящей из ящика управления и вентиляторов охлаждения обмоток. Обозначение трансформаторов с системой принудительного охлаждения - ТСДГЛ, ТСДЗГЛ, ТСДЗГЛ11, ТСДЗГЛФ11.

По заказу потребителей могут поставляться виброгасящие подкладки (виброизоляторы), устанавливаемые при монтаже трансформатора под транспортный ролик или опорные рамы.
